آب‌بندی دیوارهای پیرامونی نیروگاه 210 مگاواتی سد داریان

شرح مختصر پروژه
در طراحی و اجرای سازه‌های هیدرولیکی استراتژیک با هد هیدروستاتیکی بالا، حفظ دوام بتن در برابر پدیده نفوذ و حملات شیمیایی، نیازمند تبعیت از آیین‌نامه‌های معتبر بین‌المللی است. در پروژه نیروگاه سد داریان، دپارتمان مهندسی ما با انطباق کامل بر استانداردهای مرجع بین‌المللی از جمله:
  • ACI 350.5: (دستورالعمل آیین‌نامه بتن آمریکا برای سازه‌های مهندسی محیطی و هیدرولیکی)
  • EN 1504: (استاندارد اتحادیه اروپا برای محصولات و سیستم‌های حفاظت و ترمیم سازه‌های بتنی)
  • DIN 1048: (تست نفوذپذیری آب تحت فشار در جسم بتن)
رویکرد مبنا را بر اساس اجرای سیستم آب‌بندی از سمت بیرونی سازه (فشار مثبت) و در جهت جریان آب پایه‌گذاری نمودیم.

مدیریت ریسک فوق‌بحرانی

این پروژه از منظر مدیریت ریسک ژئوتکنیکی و سازه‌ای، در دسته «پروژه‌های بدون بازگشت» قرار داشت. مهندسی ریسک این سازه بر پایه سه فاکتور بحرانی تحلیل شد:
  • بک‌فیل با مصالح سنگی: پس از اتمام عایق‌کاری، فضای کناری سازه با راکفیل پر می‌شد. این امر مستلزم مقاومت مکانیکی مطلق سیستم در برابر ضربه و فشارهای نقطه‌ای سنگین حین تحکیم مصالح بود.
  • هزینه‌های نجومی ترمیم پس از آبگیری: پس از آبگیری نهایی، در صورت وجود حتی یک روزنه یا نقص در سیستم، عملیات عیب‌یابی و ترمیم به دلیل کور شدن دسترسی فنی، عملاً غیرممکن بود و هرگونه تلاش برای تزریق یا بازسازی، هزینه‌های سرسام‌آور و نجومی به همراه داشت.
  • تضمین دوام در طول دوران بهره‌برداری: سیستم آب‌بندی نباید به صورت یک غشای موقت عمل می‌کرد؛ بلکه باید پایداری و نفوذناپذیری خود را کاملاً هم‌فرکانس با طول عمر مفید و دوران بهره‌برداری نیروگاه حفظ می‌کرد.
بر این اساس، استفاده از پوشش‌های غشایی و رزینی (اپوکسی/پلی‌یورتان) که با مسدود کردن تنفس بتن دچار تورق و شکست می‌شوند، کاملاً مردود اعلام شد و تکنولوژی نفوذگر کریستال‌شونده پایه سیمانی به عنوان تنها راهکار قطعی انتخاب گردید.

الزامات دستورالعمل و مکانیزم عملکرد متریال

انتخاب ماده AQUAFIN-IC دقیقاً منطبق بر ساختار بتن نیروگاه صورت گرفت. این متریال پایه سیمانی، با مکانیزم اسمزی به عمق لوله‌های موئین نفوذ کرده و با آهک آزاد بتن واکنش می‌دهد تا نانوکریستال‌های سوزنی تشکیل دهد. مزیت استراتژیک این لایه همگن، تضمین دوام در برابر ضربات سنگین راکفیل است؛ زیرا حتی در صورت ایجاد خراش عمیق یا کندگی سطحی، خاصیت آب‌بندی در عمق بتن همچنان فعال باقی می‌ماند. علاوه بر این، توانایی تحمل فشار هیدروستاتیک تا 13 بار (۱۳۰ متر ستون آب) و خاصیت خودترمیمی دائمی در طول عمر سازه، ریسک نشت در دوران بهره‌برداری را به صفر رساند.

توسعه دامنه عملیات در بخش‌های هیدرولیکی

علاوه بر دیوارهای پیرامونی و محاطی نیروگاه، این عملیات مهندسی بخش‌های تحت جریان شدید و دینامیک زیر را نیز پوشش داد:
  • دیواره‌های حوضچه آرامش: جهت مقابله با انرژی جنبشی آب و پدیده کاویتاسیون.
  • مجرای دریچه‌های استاپ‌لاگ: کنترل نفوذ آب در بحرانی‌ترین مقاطع تمرکز تنش و درزهای سرد.
شناسنامه پروژه
روش اجرا

 موفقیت ۱۰۰ درصدی این پروژه، حاصل اجرای زنجیره‌وار و بدون نقص مراحل زیر توسط اکیپ اجرایی تخصصی، مجرب و آموزش‌دیده مجموعه بود که به کلیه رفتارهای شیمیایی بتن و تکنیک‌های اپلیکیشن مسلط بودند:

  • گام ۱ (آماده‌سازی سطحی):

    کل سطوح تحت عملیات سندبلاست و ساب مکانیکی سنگین قرار گرفتند تا لایه‌های سست، شیرابه بتن و بقایای مواد قالب‌بندی (روغن سوخته) که منافذ را مسدود می‌کنند، کاملاً پاکسازی شده و لوله‌های موئین بتن جهت مکش اسمزی باز شوند.

  • گام ۲ (عیب‌یابی بتن):

    پس از عملیات سندبلاست، عیوب پنهان بتن، ترک‌های موئین عمیق و تخلخل‌های داخلی نمایان شد. با توجه به ریسک بالای پروژه، کلیه لیفت‌های بتن‌ریزی که دارای درز سرد یا کرموشدگی بودند، به صورت V شکل با دستگاه شیارزن تخریب و کاملاً تخلیه شدند.

  • گام ۳ (ترمیم ساختاری):

    مقاطع تخریب‌شده و درزهای سرد تخلیه‌شده، ابتدا با یک لایه نفوذگر اندود و سپس با ملات ترمیمی هیدرولیکی پایه سیمانی اصلاح‌شده با پلیمر (ASOCERT-IM) به طور کامل بازسازی، تحکیم و در کنج‌ها ماهیچه‌کشی شدند.

  • گام ۴ (اجرای نفوذگر):

    پس از اصلاح عیوب اساسی و ظاهری بتن‌های اجرایی، ماده نفوذگر در دو دست بر روی کلیه سطوح بتنی اعمال گردید.

  •  گام ۵ (کیورینگ):

    بلافاصله پس از اجرا، فرآیند عمل‌آوری مرطوب (آب‌پاشی مداوم) آغاز و به مدت ۲۰ روز متوالی ادامه یافت تا فرآیند هیدراتاسیون و رشد کریستال‌ها در عمق ماتریس بتن کاملاً محقق شود.

دستاورد مهندسی

نظارت سخت‌گیرانه، مهندسی دقیق ریسک و بهره‌گیری از توانمندی بالای اکیپ اجرایی متخصص، منجر به موفقیت ۱۰۰ درصدی عملیات گردید. پس از آبگیری نهایی و تست عملکرد سازه در فاز بهره‌برداری، هیچ‌گونه نشتی، تعرق یا نم ناچیز در مقاطع دیواره‌های پیرامونی، حوضچه آرامش و دور دریچه‌های استاپ‌لاگ مشاهده نشد.

این پایداری مطلق در یکی از پرریسک‌ترین پروژه‌های هیدرولیکی کشور، منجر به صدور رضایت‌نامه رسمی انجام عملیات از سوی شرکت سانا (مشارکت سهندآذر – ناودیس راه) گردید؛ این حسن انجام کار و پایداری سازه، گواهی بر کارآمدی رویکردهای علمی، مهندسی ریسک دقیق و انطباق کامل عملیات با استانداردهای روز تکنولوژی بتن و شیمی ساختمان است.

محصولات استفاده شده در این پروژه
نام محصول لینک مشاهده دانلود کاتالوگ
ملات نفوذگر آب‌بندکننده و کریستال شونده مشاهده محصول دانلود دیتاشیت
ملات ترمیمی آب‌بند کننده پایه سیمانی مشاهده محصول دانلود دیتاشیت

برای دریافت چک لیست لطفاً نام و شماره موبایل خود را وارد کنید تا لینک دانلود برای شما پیامک شود.

راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی
راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی
راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی
راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی
راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی
راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی
گالری تصاویر پروژه

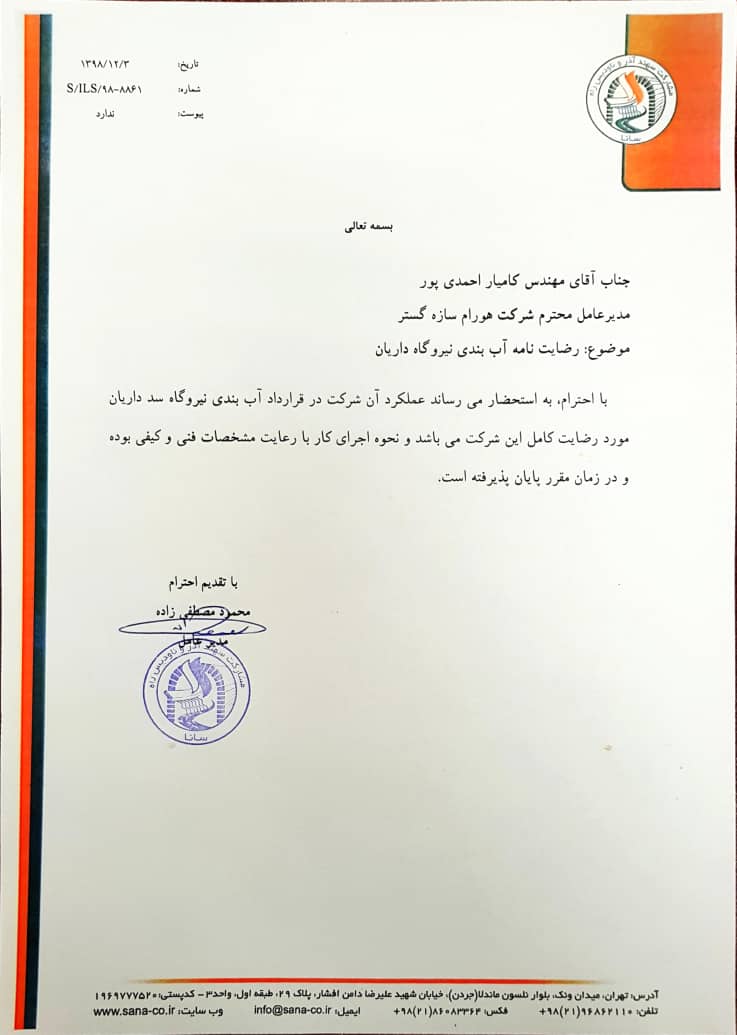

رضایت‌نامه حسن انجام پروژه

پروژه با رعایت کامل استانداردهای فنی و در زمان‌بندی توافق‌شده به اتمام رسید. کیفیت اجرا و مطابقت آن با مشخصات فنی مورد تأیید کارفرما قرار گرفت و رضایت‌نامه رسمی پایان کار توسط ایشان صادر شد. تصویر این رضایت‌نامه به‌عنوان گواهی از کیفیت اجرای پروژه در ادامه آورده شده است.
